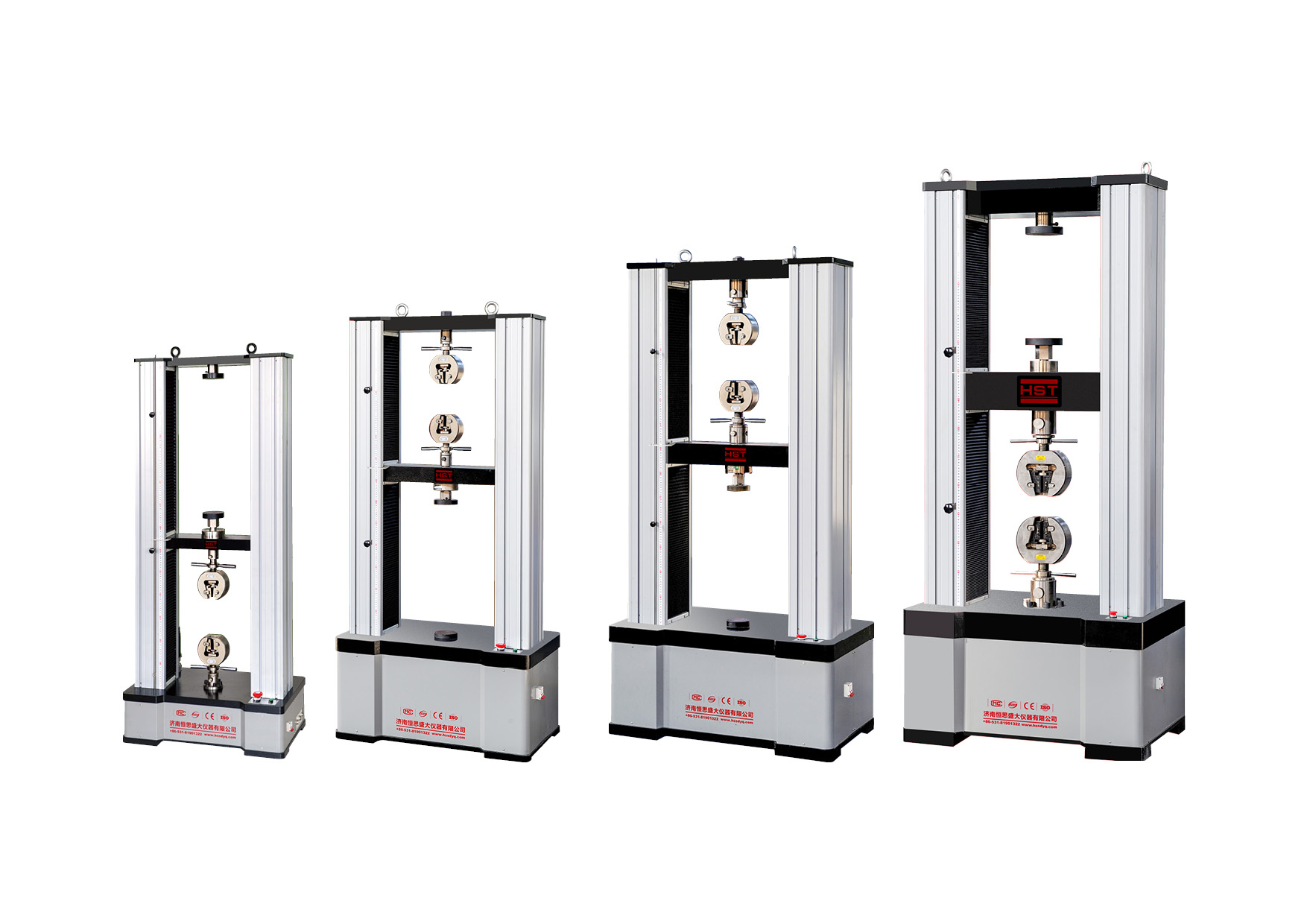

數顯保溫材料試驗機
一、 功能用途
數顯保溫材料試驗機是針對復合砂漿保溫系統、聚苯板薄抹灰外墻保溫系統、硬質聚氨脂發泡復合板外墻保溫系統及其它外墻保溫系統及屋面保溫材料進行各種理化性能試驗測試研制的。
二、本機適用標準：
JC/T992-2006《墻體保溫用膨脹聚乙烯板膠粘劑》
JC/T993-2006《外墻外保溫用膨脹聚乙烯板抹面膠漿》
JC/T547-2005《陶瓷地磚膠粘劑》
JG149-2003《膨脹聚苯板薄抹灰外墻外保溫系統》
JC890-2001《蒸壓加氣混凝土用砌筑砂漿與抹面砂漿》
JC/T907-2002《混凝土界面處理劑》
JG158-2004 《膠粉聚苯顆粒外墻外保溫系統》
DBJ01-38-2002《外墻外保溫施工技術規程聚合物水泥砂漿膠粘劑》
DBJ/T01-50-2002《外墻外保溫施工技術規程柔性耐水膩?zhàn)印?/span>
三、主要配置：
3.1 臺式高強度主機一臺：
3.1.1高精度圓弧同步減速系統一套；
3.1.2臺灣ABBA高精密滾珠絲杠副兩套；
3.1.3數顯保溫材料試驗機專用拉伸輔具一套；
砂漿拉伸附具5件+卡具
保溫材料專用壓縮附具
保溫材料專用拉伸附具10件
保溫材料成型框
對中樣板
抗折附具
ESP板拉伸附具
3.1.4試驗機專用壓縮輔具一套；
3.2數顯保溫材料試驗機測控系統一套：
3.2.1高精度光電編碼器一只；
3.2.2交流伺服調速系統一套；
3.2.3交流伺服調速電機一套；
3.2.4高精度輪輻式負荷傳感器一支；
3.2.5數顯保溫材料試驗機專用微型計算機測控系統一套。
| 產品名稱 | 數顯保溫材料試驗機 | ||
| 產品型號 | WDW-20S | WDW-50S | |
| 結構形式 | 門式結構 | ||
| 大試驗力（KN） | 20 | 50 | |
| 試驗力級別 | 1級 | ||
| 試驗力測量范圍 | 2%--100%FS | ||
| 試驗力示值相對誤差 | ≤示值的±1% | ||
| 力分辨率 | 1/300000 | ||
| 位移測量裝置 | 光電編碼器 | ||
| 位移示值相對誤差 | ≤示值的±1% | ||
| 位移分辨率 | 0.01 | ||
| 位移速率調節范圍（mm/min） | 0.05-500無極調速 | 0.05-300無極調速 | |
| 安全保護裝置 | 機械限位保護和軟件過載保護 | ||
| 有效拉伸空間 | 750 | ||
| 有效壓縮空間 | 750 | ||
| 有效試驗寬度 | 350 | 400 | |
| 楔形夾具夾持方式 | 手動加緊 | ||
| 壓縮附具 | 壓盤直徑φ100 | ||
| 主機電源 | 0.75KW/AC220V±10% | ||
