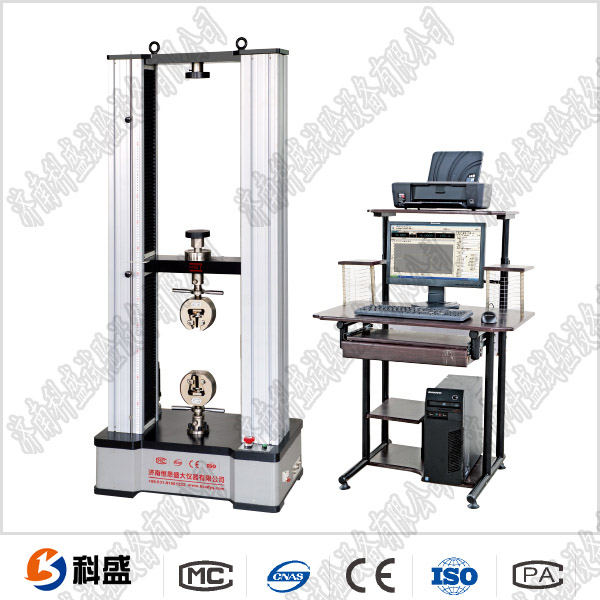

土工合成材料直剪拉拔摩擦試驗系統簡介

TGY-14土工合成材料直剪拉拔摩擦試驗系統是依據交通部《公路土工合成材料試驗規程JTG E50-2006》，采用電子傳感器技術、步進電機減速傳動技術、機械杠桿砝碼（恒壓）加載技術、計算機信息處理技術開發的，用于土工合成材料直剪摩擦和拉拔摩擦試驗的全自動試驗設備。

土工合成材料直剪拉拔摩擦系統由主機（含水平、垂直伺服加載裝置、剪切盒、主架、電器盒、測控系統）計算機數據采集和處理部份組成，操作方便、結構緊湊、試樣美觀，是國內首創的用于土工合成材料試驗的高效、高精度試驗設備。

土工合成材料直剪拉拔摩擦試驗系統主要技術指標：

1、 直剪試驗速度：0.02~10mm/min，無級調速；

2、 位移傳感器：量程0～300mm，準確度：0.04mm；

量程0～50mm，準確度：0.04mm；

3、 拉壓力傳感器：0~ 50KN，準確度：0.1%FS；

垂直壓力傳感器：0~100KN，0.1%FS；

4、 數采儀：20×4LCD液晶顯示，內存32K。

5、 垂直加載范圍：50Kpa、100Kpa、200Kpa、300Kpa、400Kpa；采用伺服電機滾珠絲桿加載；

水平加載范圍：0~50KN；

6、 試模尺寸：直剪試驗：長×寬×高  600×300×300mm

拉拔摩擦試驗：600×300×300mm
