懸臂梁沖擊試驗機
懸臂梁沖擊試驗機
該系列沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》。按國標GB/T229-2007《金屬材料 夏比缺擺錘沖擊試驗方法》。
懸臂梁沖擊試驗機

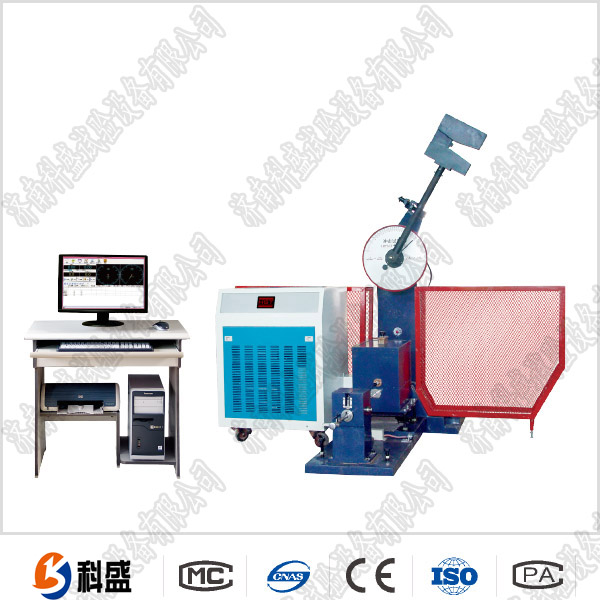

為微機屏顯式半自動沖擊試驗機，采用PC微機控制，可實現揚擺→沖擊→測量→運算→屏幕數顯→打印等微機化操作，工作效率高,測試精度高。在沖擊試樣后利用剩余能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。特別在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等行業更能體現其優越性。計算機可計算并顯示材料沖擊吸收功、擺錘揚角及試驗平均值。
懸臂梁沖擊試驗機
|
控制方式 |
計算機控制 |
|
沖擊能量 |
500J 250J |
|
小讀數值 |
2J |
|
沖擊速度 |
5.4m/s |
|
擺錘預揚角 |
150° |
|
角度準確度 |
±0.1° |
|
試樣支座跨距 |
40mm |
|
支座鉗口圓角 |
R1.0～1.5mm |
|
沖擊刀刃圓角 |
R2.0～2.5mm(R8mm) |
|
沖擊刀刃厚度 |
16mm |
|
擺錘中心至沖擊點距離 |
800mm |
|
標準試樣尺寸 |
10×10(7.5或5)×55mm |
|
沖擊擺錘配置 |
250J/500J各一個 |
|
主機外形尺寸 |
2124×600×1340mm |
|
整機重量 |
580 |
|
供電電源 |
三相四線制50Hz /380V |
