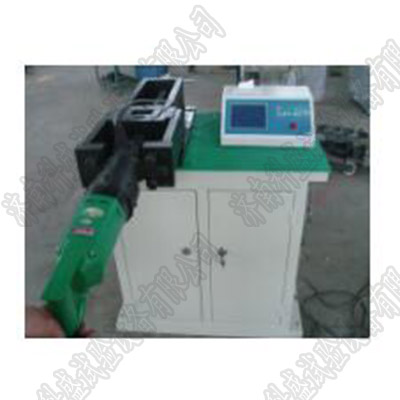

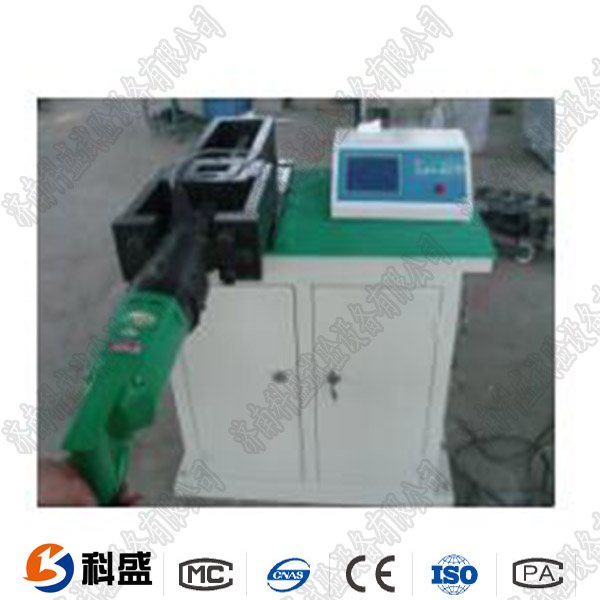

M30螺栓扭轉強度試驗機
M30螺栓扭轉強度試驗機根據GB50205-2001《鋼結構工程驗收規范》有關要求設計制造，可對大六角頭高強螺栓連接副(M16,M20,M22,M24,M27,M30)和扭剪型高強螺栓連接副(M16,M20,M22,M24)的軸力、扭矩、扭矩系數、進行檢測（需單配扭剪扳手），顯示并打印。當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；鍵入試驗編號、高強度螺栓的型號、等級和規格等。
M30螺栓扭轉強度試驗機技術參數：
電壓： AC 控制系統220V AC
軸力檢測范圍：20-500kN
扭矩檢測范圍：10-2000Nm
螺栓規格：M16-M30
螺栓長度：60mm-280mm
試驗精度：軸力±1.0% 扭矩±1.0%
M30螺栓扭轉強度試驗機主要配置：
|
名 稱 |
內 容 |
備 注 |
|
承載機架 |
機柜型 |
1臺 |
|
扭矩傳感器 |
2000N.m |
1支 |
|
緊固軸力傳感器 |
500kN |
1支 |
|
測控系統 |
液晶微電腦 |
1套 |
|
重力套筒 |
27、34、36、41、46、50 |
1套 |
|
螺栓外擋板及內擋板 |
16、20、22、24、27、30 |
1套 |
|
防轉插板 |
16、20、22、24、27、30 |
1套 |
|
定扭矩電動扳手 |
2000NM |
1套 |
|
過渡接頭 |
32變25 |
1件 |
|
電動扭矩扳手反力套 |
|
1套 |
|
技術資料 |
說明書、裝箱單、合格證 |
1套 |
