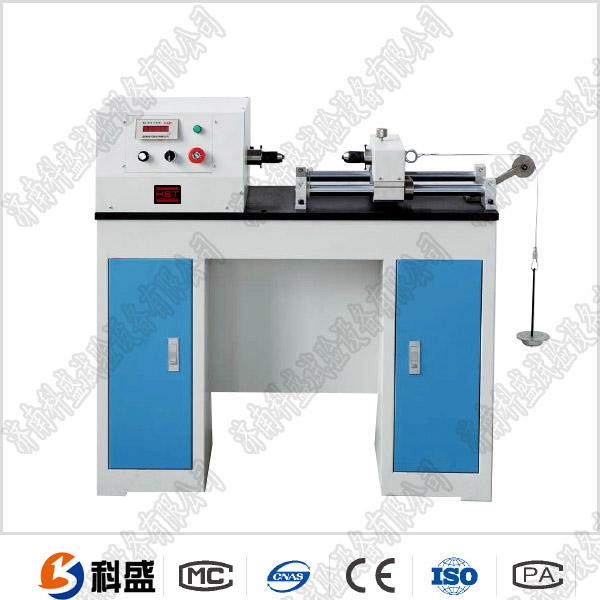

線材扭轉試驗機  產品詳情 本機根據GB/T2611-2007《試驗機通用要求》、GB/T 239-1999《金屬線材扭轉試驗機》、ISO 7800:1984《金屬線材單向扭轉試驗機》和ISO 9649:1990《金屬線材雙向扭轉試驗機》制造，本機由單片機控制試驗機正轉、反轉、雙向扭轉、停止等，試驗機外形美觀、操作方便、性能穩定可靠。

一、產品概述：

本機根據GB/T2611-2007《試驗機通用技術要求》、GB/T 239-1999《金屬線材扭轉試驗方法》、ISO 7800:1984《金屬線材單向扭轉試驗方法》和ISO 9649:1990《金屬線材雙向扭轉試驗方法》制造，本機由單片機控制設備的正轉、反轉、雙向扭轉、停止等，設備外形美觀、操作方便、性能穩定可靠。

二、產品用途：

本機適用于檢驗金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材表面和內部的缺陷，為生產線材和使用線材的單位提供可靠的數據。廣泛應用于航天航空、石油化工、機械制造、金屬材料加工、輪胎制造等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

三、試樣要求：

試件盡可能平直，必要時需矯直，但不能傷及表面，也不得扭曲試件。為使試件在試驗過程中平直，應施加某種形式的拉緊力，這種拉緊力不得大于試驗線材公稱抗拉強度相應力值的2%，軸向加力采用了砝碼加力。

四、產品特點：

4.1單向扭轉：試樣繞自身軸線向一個方向均勻旋轉至規定次數或直至試樣斷裂；

4.2雙向扭轉：試樣繞自身軸線向一個方向均勻旋轉至規定次數后，向相反方向旋轉相同次數或直至試樣斷裂；

4.3旋轉速度可調：由于本機采用交流伺服調速電機，在速度調節范圍內可任意調節；

4.4顯示方式：液晶屏幕中文菜單實時顯示。

五、主要技術指標：

1檢測線材直徑0.1mm～5.0mm0.1mm～10.0mm10.0mm～12.0/14.0mm2兩夾頭同軸度＜Ф0.1mm/1000mm3滑動卡具平直度＜0.2mm/1000mm4兩夾頭間大距離500mm350mm5可調扭轉速度（r/s ）5；3；2；1.5；1；0.5；0.25；0.11；0.5；0.16計數分辨值360°/r7夾持鉗口硬度HRC55～658扭轉拉緊力砝碼公稱抗拉強度相應力值的2%無9電源電壓～220V 50Hz（須可靠接地）10載荷機架尺寸（LWH）≈1900x560x1150mm11機器重量≈500kg

六、設備主要配置：

6.1臺式線材扭轉主機1臺：

6.1.1高性能減速系統1套；

6.1.2臺灣ABBA高精密直線軸承副1套；

6.1.3專用線材夾持輔具1套

6.1.4拉緊力專用砝碼1套；

6.2測控系統一套：

6.2.1光電轉速測量裝置1套；

6.2.2交流伺服調速系統1套；

6.2.3交流伺服調速電機1套；

6.2.4試驗機專用微型計算機測控系統1套。

七、測控系統介紹：

7.1全系統采用數字化設計，安全、穩定、可靠、精度高；

7.2全系統無任何可調器件，數字調零和測控參數自動標定；

7.3系統采用SOC微型計算機，高度集成化，具備高速運算能力，實時處理數字信號；

7.4控制系統集程控放大A/D轉換、數字量I/O、計數及脈沖發生（PWM）等功能于一體；

7.5.基于中文界面、操作簡單、功能強大，菜單化處理，參數直觀，調整方便。
