磨粒磨損試驗機
產品分類： 摩擦磨損試驗機
磨粒磨損試驗機產品詳情 詳
產品詳情
磨粒磨損試驗機：用于礦石、沙石、泥沙等固體發生磨損情況下的金屬材料的耐磨性能試驗，通過試驗得出各種金屬材料的抗磨性能，并進行磨粒磨損機理研究。

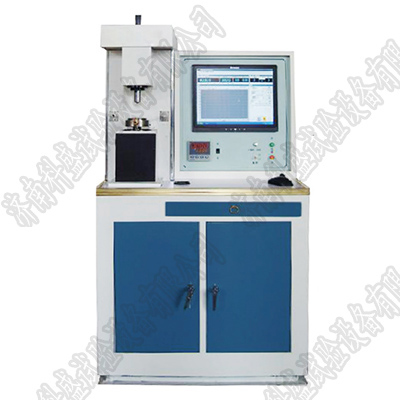

磨粒磨損試驗機
型式 銷盤型，回轉式磨料磨損試驗機
負荷 100牛頓
圓盤轉速 60、120轉／分
試樣進給量 1、2、3、4毫米／轉
試樣直徑 2、3、4毫米
自控系統計數范圍 0－99999999轉（可在給定轉數下停車）
外形尺寸 560×540×1020mm
重量 350Kg。
磨粒磨損試驗機：主要用于各種材料與礦石、沙石、泥沙等摩擦情況下的耐磨性能試驗，通過試驗揭示磨粒磨損現象的本質，進而選擇合理的材料工藝及研究磨粒磨損機理。

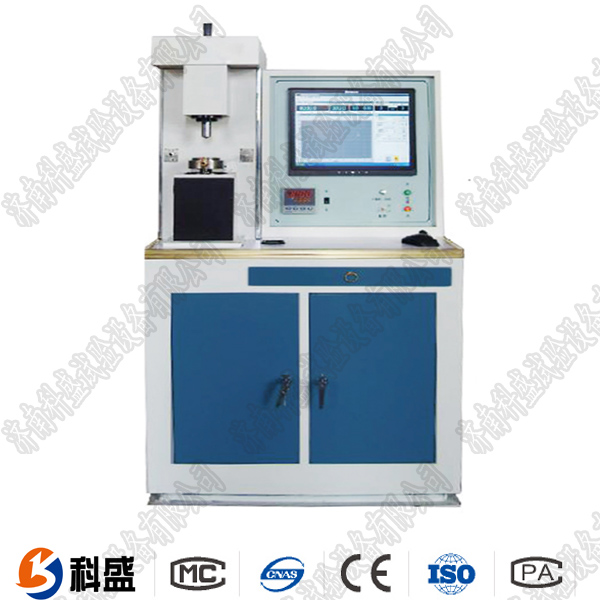

磨粒磨損試驗機
負荷 40\70\100\170\225N
橡膠輪直徑 178毫米
橡膠輪厚度 12.7毫米
橡膠輪硬度 50、60、70（邵爾硬度）
橡膠輪轉速 192、240、365、458轉／分
試樣尺寸 7（厚）×26（寬）×55（長）mm
